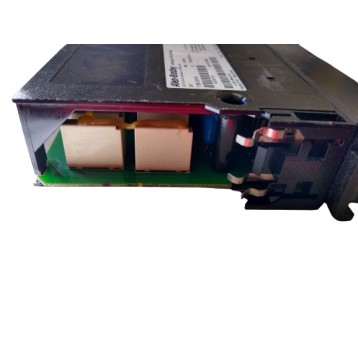

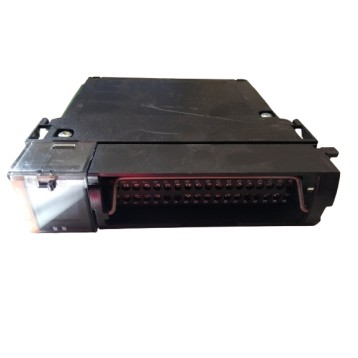

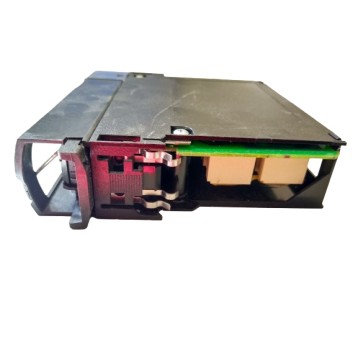

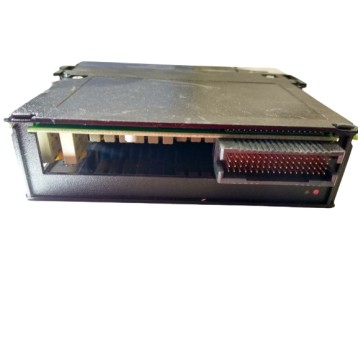

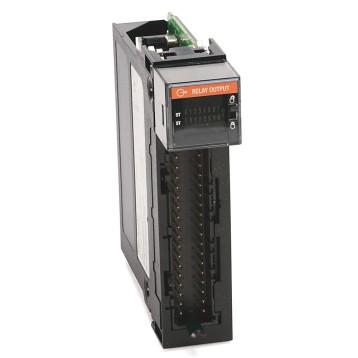

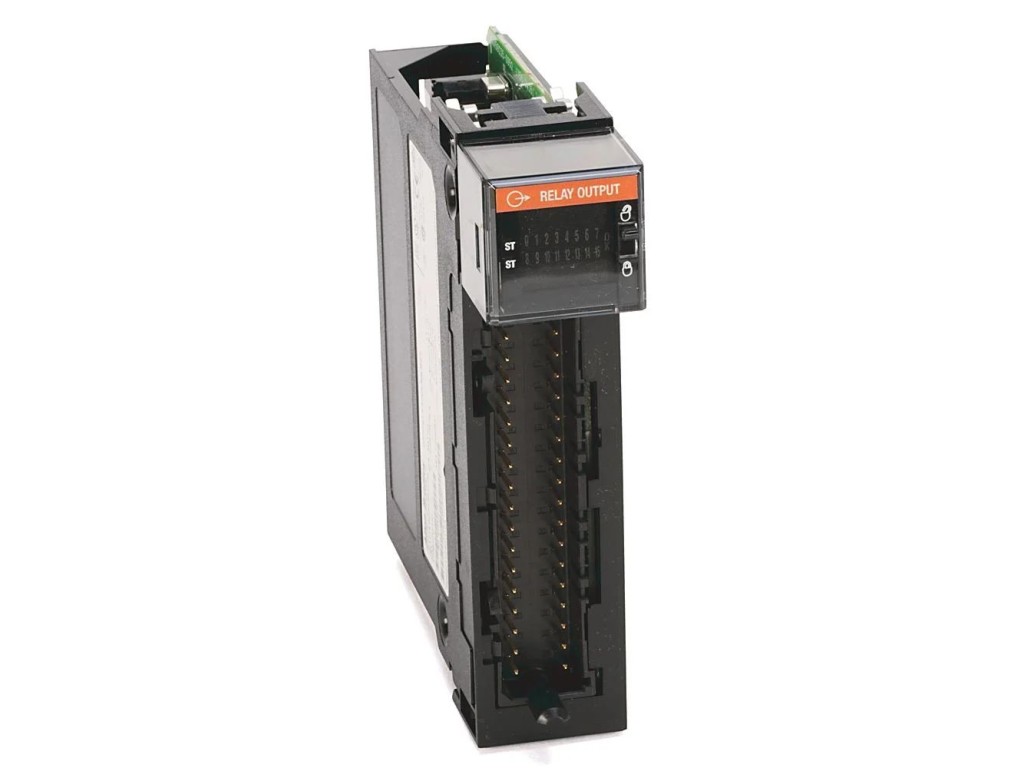

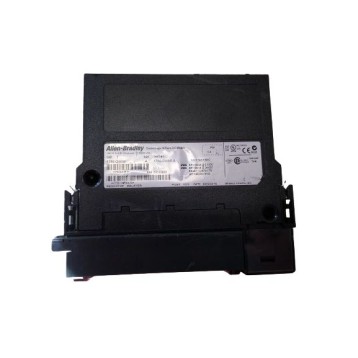

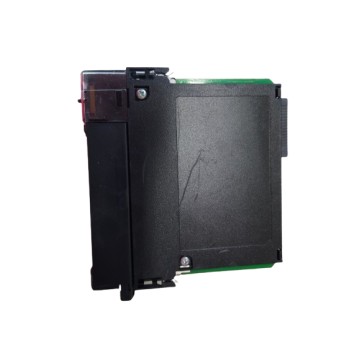

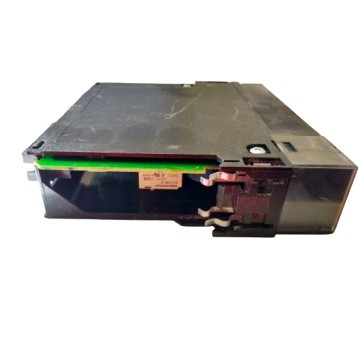

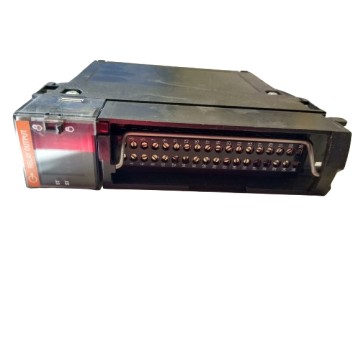

Allen-Bradley 1756-OW16I Cyfrowy moduł przekaźnikowy ControlLogix 16 Pt

799,43 zł
Brutto
Ilość

  • PŁATNOŚCI PŁATNOŚCI

    PRZELEWY24
  • DARMOWA DOSTAWA DARMOWA DOSTAWA

    PRZY ZAKUPACH OD 300 zł

Allen-Bradley 1756-OW16I

Cyfrowy moduł przekaźnikowy ControlLogix 16 Pt

Elektryczny

Nadaje się do funkcji bezpieczeństwa Nie
Konfigurowalne wejścia cyfrowe Nie
Konfigurowalne wyjścia cyfrowe Nie
Rodzaj napięcia zasilania DC
Rodzaj napięcia (napięcie wejściowe) DC
Rodzaj wyjścia cyfrowego Przekaźnik
Rodzaj połączenia elektrycznego Śrubowe
Czas odbicia, średnia 1,2 μs
Całkowita moc płyty montażowej 4,4 W
Rozpraszanie ciepła 15,35 BTU/godz.
Bieżący pobór 150 mA @ 5.1V, 150 mA @ 24V
Oczekiwana trwałość styku 300 kHz, rezystancyjne, 100 kHz, indukcyjne
Kluczowanie modułów Elektroniczny, konfigurowalny programowo
Wyjść 16 N.O. izolowane pojedynczo
Zaplanowane wyjścia Synchronizacja w ciągu maksymalnie 16,7 s, odniesienie do skoordynowanego czasu systemowego
Strata mocy, maks. 4,5 W @ 60 °C (140 °F)
Napięcie izolacji 250 V (ciągłe), podstawowy typ izolacji, wyjścia do płyty montażowej i wyjście do wyjścia
Kategoria drutu Kategoria przewodu: 1
Utrwalania Nie jest chroniony. Zabezpieczony IFM może być używany do ochrony wyjść. Patrz publikacja 1492-TD008. Jednak system ControlLogix został certyfikowany przez agencję przy użyciu tylko RTB ControlLogix, czyli 1756-TBCH, 1756-TBNH, 1756-TBSH i 1756-TBS6H. Dowolna aplikacja
Nadmiarowości Nie
Zabezpieczenie przeciwzwarciowe, dostępne wyjścia Nie
Służba pilota C300, R150
Początkowa rezystancja styku, maks. 100 mΩ @ 6V, 1 A
Częstotliwość przełączania, maks. 1 operacja/3 s (0,3 Hz przy obciążeniu znamionowym)
Stany w trybie awaryjnym na punkt Przytrzymaj ostatni stan, On lub Off (Wyłącz jest domyślny)
Stany w trybie programu na punkt Przytrzymaj ostatni stan, On lub Off (Wyłącz jest domyślny)

Mechaniczny

Szerokość szczeliny 1
Kluczowanie RTB Mechaniczny zdefiniowany przez użytkownika
Wstrząs Podczas pracy: 30 G, w stanie spoczynku: 50 G
Wibracja 2 G @ 10...500 Hz

Środowiska

Temperatura otaczającego powietrza, maks. 60 °C
Kod temperatury w Ameryce Północnej T4A
Emisji IEC 61000-6-4
Odporność na wyładowania elektrostatyczne Wyładowania kontaktowe 6 kV, wyładowania powietrzne 8 kV
Wilgotność względna 5...95% bez kondensacji
Przewodzona odporność na fale radiowe 10V rms z sinusoidą 1 kHz 80% AM od 150 kHz... 80 MHz
Odporność na EFT/B ±4 kV przy 5 kHz na portach sygnałowych
Temperatura Od 0 do 60 °C
Odporność na przepięcia przejściowe ±1 kV linia-linia (DM) i ±2 kV linia-ziemia (CM) na portach sygnałowych
Odporność na promieniowanie radiowe 10 V/m przy fali sinusoidalnej 1 kHz 80% AM od 80...2000 MHz, 10 V/m przy 200 Hz 50% impuls 100% AM @ 900 MHz, 10 V/m przy 200 Hz 50% impuls 100% AM @ 1890 MHz, 3 V/m przy 1 kHz sinusoida 80% AM od 2000...2700 MHz
Temperatura spoczynku -40 °C
Wytrzymuje przepięcia oscylacyjne IEEE C37.90.1: 3kV

Specyfikacja wyjściowa

Prąd upływu w stanie wyłączenia na punkt, maks. 1,5 mA
Prąd obciążenia na punkt, min 10 mA
Czas opóźnienia wyjścia OFF do ON: maksymalnie 10 ms, ON do OFF: maksymalnie 10 ms

Specyfikacja wejściowa

Napięcie

5...125V prądu stałego, 10...240V prądu przemienneg

Napięcie i prąd znamionowy

Napięcie wyjściowe 1 A @ 5...30V DC 0,5 A @ 48V DC 0,22 A @ 125V DC 1,5 A @ 120V AC, 50/60 Hz 0,75 A @ 240V AC, 50/60 Hz

Budowa

Typ obudowy Brak (styl otwarty)
